| Quantidade mínima: | 1 conjunto |
| preço: | negotiable |
| standard packaging: | De acordo com as exigências do cliente |
| Período de entrega: | 30-120 dias |
| método de pagamento: | T/T, L/C |

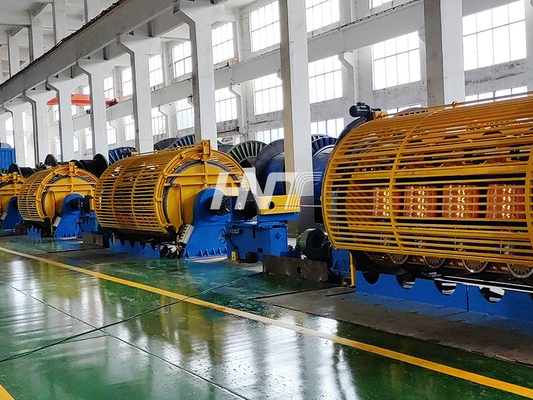

Máquina de enfiar filamentos de estrutura rígida 630/1+6+12+18
A máquina é usada para enrolar cobre, alumínio, enrolar unilay e inverter concêntrico, redondo, comprimido,de um comprimento de 80 mm ou mais, mas não superior a 150 mm,As linhas rígidas são máquinas ideais para a fabricação de condutores de grande tamanho para cabos de energia LV/MV/HV e condutores de cabeça (AAC/AAAC/ACSR).De 630 mm a 710 mm com sistema automático de carga lateral ou de piso a 45°, bem como sistemas especiais adaptados às necessidades do clienteConfiguração de 19 a 127 fios.
Sistema de controlo elétrico:
O sistema de controle sincronizado para o strander motorizado separado é diferente de outros sistemas de strander semelhantes de outros fabricantes.Todos os parâmetros do processo podem ser recolhidosO sistema único de recolha de dados e dados garante que a máquina funcione de forma estável e real.A precisão do comprimento da linha é inferior a 3% no caso de paragem de emergência e inferior a 1% no caso de paragem normal da linha (comando de comunicação Profibus).
Parâmetro técnico:
| Modelo da máquina | JLK-630 | JLK-710 |
| Dia de fio de cobre único. | Φ1,7 Φ4,5 mm | Φ1,7 Φ4,5 mm |
| Diâmetro de fio de alumínio. | Φ1,8 Φ5,0 mm | Φ1,8 Φ5,0 mm |
| Diâmetro de fio de liga de alumínio único. | Φ1,7 Φ4,5 mm | Φ1,7 Φ4,5 mm |
| Max. Diâmetro de fio encalhado. | Φ30-55 mm | Φ30-55 mm |
| Comprimento da camada | 40 ̊350 mm (ajuste sem passo) | 40 ̊350 mm (ajuste sem passo) |
| Velocidade máxima de rotação | 500 rpm | 500 rpm |
| Velocidade máxima da linha | 100 m/min | 100 m/min |
| Velocidade máxima de rebobinagem | 150 ∼ 200 m/min | 150 ∼ 200 m/min |
| Pagar em jaula | 630 | 710 |
| Pago do centro | PND630/1600 | PPND630/1600 |
| Capstan de duas rodas | 2000 mm, 2500 mm | 2000 mm, 2500 mm |
| Motor de rotação de gaiolas | Motor CA da Siemens | Motor CA da Siemens |
| Estrutura da gaiola de encalhamento | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Método de carga | Carga lateral ou carga inferior | Carga lateral ou carga inferior |
