| Quantidade mínima: | 1 grupo |
| preço: | negotiable |
| standard packaging: | DE ACORDO COM AS EXIGÊNCIAS DE CLIENTE |
| Período de entrega: | 30-120 dias |
| método de pagamento: | T/T, L/C |

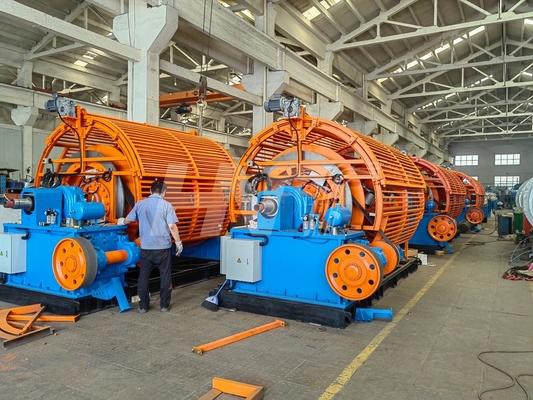

Máquina de torção rígida de armação KJ630 (acionada separadamente)
Aplicativo
A máquina é projetada especificamente para fabricar condutores de Cobre e Alumínio com compactação e pré-espiralização da forma do setor (opcional), bem como ACSR em alta velocidade e excelente superfície condutora para os cabos HV produzidos em vulcanização contínua.
Equipado com sistema de controle de tensão constante e sistema de freio inteligente:
Ao rastrear (supersônico) o comprimento do fio enrolado na bobina, o comprimento do fio restante na bobina será detectado e transmitido ao PLC.O PLC controlará a entrada de ar por uma válvula proporcional e tornará a tensão do fio constante seguindo o comprimento do fio restante.Dois grupos controlam a tensão dos discos de freio para compensar para garantir que a pressão nos discos seja igual.O sistema de freio pneumático é controlado por um sistema de freio inteligente.Quando uma emergência para a máquina, o sinal de velocidade de cada gaiola será transmitido ao PLC pelo sensor.O PLC fará cálculos automaticamente e fornecerá diferentes forças de frenagem para cada gaiola por válvula proporcional de acordo.Então as diferentes gaiolas pararão de sincronizar.
O sistema de controle de conversão para garantir o carregamento com sucesso ao mesmo tempo:
O carrinho é controlado pelo conversor, a operação é lenta-fase-lenta, o que significa que o carrinho começa lentamente, move-se com qualidade e se aproxima da gaiola lentamente.Pode tornar o carrinho estável, confiável e preciso.Posicionamento mecânico e elétrico.
Sistema de controle elétrico:
O sistema de controle sincronizado para trançadeira motorizada separada é diferente de outro sistema de trançadeira semelhante de outros fabricantes.É fácil de operar configurando todos os parâmetros na tela sensível ao toque.Todos os parâmetros do processo podem ser recuperados.Um sistema profissional exclusivo de coleta de dados garante que a operação da máquina seja estável e confiável.A precisão do comprimento da linha é inferior a 3% na parada de emergência e inferior a 1% na parada normal da linha (controle de comunicação Profibus).
Dados Técnicos Principais
| Nº de tambores na gaiola | 6,12,18,24,30,36 |
| Dia.de fio único | Cobre 1,5-4,5 mm |
| Alumínio 1,8-5,0 mm | |
| Liga de alumínio 1,5-4,5 mm | |
| Velocidade de rotação da gaiola |
6 bobinas 200 rpm 12 bobinas 180 r/min |
|
18 bobinas 160 rpm 24 bobinas 140 rpm |
|
| 30 bobinas 120 r/min | |
| Comprimento da postura |
6 bobinas 37-500 mm 12 bobinas 44-590 mm |
| 18 bobinas 52-694 mm | |
| 24 bobinas 61-819 mm | |
| 30 bobinas 72-1100 mm | |
| Velocidade da linha | 6,9~53m/min |
| Tamanhos da bobina na gaiola | PND 630 |
| Altura central | 1100mm |
| unidade cabrestante | φ2000(2500) Cabrestante de tração dupla |
