| Quantidade mínima: | 1 grupo |
| preço: | negotiable |
| standard packaging: | De acordo com as exigências de cliente |
| Período de entrega: | 30-120 dias |
| método de pagamento: | T/T, L/C |

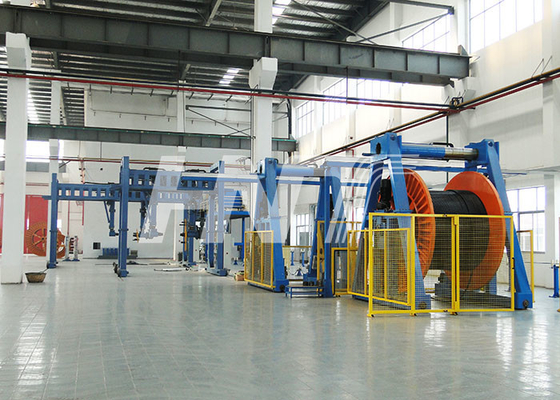

Tipo portal tomada-acima de A:
A carga e o método do descarregamento são um móvel portal um o tipo estrutura, o pintle do carretel são conduzidos por dois motores através de um redutor cycloidal do girândola, cada um do pintle pode ser levantado separadamente ou simultaneamente. É equipado com a proteção mecânica e os dispositivos de proteção elétricos e com projeto do pintle dos acessórios a encontram a instalação de especificações diferentes da bobina; O aperto da bobina é realizado pelo motor, e é equipado com a proteção mecânica e o dispositivo de proteção elétrico. A carga e o descarregamento da bobina são muito convenientes.
A tomada-acima é o motor de C.A. conduz a caixa de engrenagens para conduzir a bobina, e a caixa de engrenagens é infinitamente variável; O regulador importado PLC+ de Siemens 200 Siemens é usado para controlar a operação do motor. A informação transversal do passo e da bobina pode ser entrada no painel de controle, o controle do PLC com função do cálculo do diâmetro da bobina pode automàtica controlo a tensão e o sentido reverso. A travessia é conduzida pelo motor para reduzir a caixa de engrenagens e a roda do guia, para controlar o passo da travessia, e a caixa de engrenagens é conectada diretamente ao eixo transversal;
método 2 do controle da tomada-acima: controle do torque e controle de velocidade que pode manualmente ser comutado.
Freio: com o freio pneumático da borboleta, controle da válvula de solenoide.
Parâmetros técnicos
| Modelo | TUA 25 | TUA 32 | TUA 36 | TUA 42 | TUA 50 |
| Diâmetro do carretel | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 | 2500/5000 |
| Diâmetro máximo da flange (milímetros) | 2500 | 3200 | 3600 | 4200 | 5000 |
| Diâmetro mínimo da flange (milímetros) | 1250 | 1600 | 2000 | 2500 | 2500 |
| Largura total mínima (milímetros) | 900 | 1180 | 1500 | 1900 | 1900 |
| Largura total máxima (milímetros) | 1900 | 2120 | 2300 | 2400 | 2500 |
| Diâmetro mínimo do tambor (milímetros) | 500 | 800 | 2500 | 2800 | 3000 |
| Furo (milímetros) | 80 (100-125) | 80 (100-125) | 200 | 200 | 200 |
| Diâmetro de fio mínimo (milímetros) | 7 | 8 | 20 | 30 | 40 |
| Diâmetro de fio máximo (milímetros) | 70 | 120 | 140 | 160 | 180 |
| Escala transversal (milímetros) | 8-90 | 9-120 | 20-140 | 30-160 | 40-180 |
| Peso máximo do carretel (quilogramas) | 12000 | 15000 | 20000 | 30000 | 40000 |
|
|
