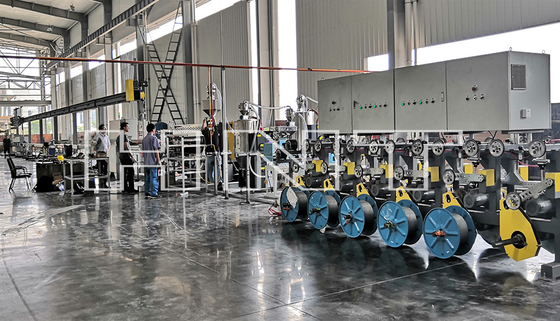

Linha de viagem único plano da extrusão de cabo do elevador ISO9001 do parafuso/cabo do elevador

Linha da extrusão de cabo do elevador

Parâmetro técnico principal:

Usado principalmente para a co-extrusão da dupla camada da isolação e a bainha da correia de aço do elevador;

Base da fonte: De acordo com os desenhos técnicos do cliente;

Material da extrusão da isolação: TPU;

Diâmetro exterior terminado: Max 8*60mm;

Linha velocidade do projeto de linha de produção (tipo tração da correia da lagarta): Max30m/min;

Altura do centro do Crosshead: 1000mm;

Linha peças principais de Prodction:

1. pagamento-fora motorizado Multi-cabeça

2. Extrusora

3. Crosshead da co-extrusão da dupla camada do cabo liso

4. Dispositivo deformação da correia de aço

5. Verificador do OD

6. Calha da água refrigerando

7. Contador do medidor

8. Tipo eixo tracionador da correia da lagarta

9. Acumulador

10. Tipo portal tomada

Linha de produção sistemas de controlo:

1. A máquina inteira é controlada pelo controlador programável de Siemens S7-1500PLC, que é operado no painel industrial da exposição e da operação de computador;

2. Usando o ônibus do profibus (ônibus de uma comunicação), uma comunicação homem-máquina e o controle convenientes. O sistema inteiro é controlado com a velocidade do parafuso como a avaliação de desempenho, o compasso de calibre participa na linha controle inteira, e o PLC controla a mudança da velocidade da tração de acordo com a mudança da flutuação exterior do diâmetro para assegurar-se de que o diâmetro exterior do cabo seja mesmo;

3. Os parâmetros controles de processos da produção diferente são armazenados no computador e podem ser indicados e chamado a tela de exposição coletivamente. A máquina industrial do controle é adotada, e a alteração dos parâmetros de controle da relação homem-máquina é conveniente e prática. Pode fazer a linha de produção inteira controle centralizado, fácil realizar ajuste o único e do enlace;

4. O controle de temperatura adota o módulo japonês de RKC para comunicar-se com o PLC (ou o controle de temperatura adota o par termoelétrico para conectar diretamente ao módulo da simulação do PLC). Tem uma relação de controle separada da temperatura e um ponto de referência ambiental da temperatura. E tem a função de ajustamento do PID; A calibração da precisão da exposição da temperatura da temperatura e da relação reais do PC tem uma função de ajuste. O erro da exposição pode ser corrigido; O controle de poder adota o relé de circuito integrado pioneiro;
